"與其輸出依賴于當前輸入和先前輸出狀態的時序邏輯電路不同，這些狀態賦予它們某種形式的記憶，組合邏輯電路的輸出僅由它們當前輸入狀態的邏輯函數確定，即在任何給定時刻為邏輯“0”或邏輯“1”。

其結果是組合邏輯電路沒有反饋，對其輸入信號進行的任何更改將立即影響輸出。換句話說，在組合邏輯電路中，輸出在任何時候都取決于其輸入的組合。因此，組合電路是無記憶的。

因此，如果其輸入條件之一發生狀態變化，從0到1或1到0，輸出結果也將發生變化，因為默認情況下，組合邏輯電路沒有“內存”、“時序”或“反饋環”在其設計中。

一、組合邏輯

組合邏輯電路由基本的邏輯 NAND、NOR 或 NOT 門組成，這些門被“組合”或連接在一起以產生更復雜的開關電路。這些邏輯門是組合邏輯電路的構建模塊。

組合電路的一個示例是解碼器，它將其輸入處的二進制編碼數據轉換為多個不同的輸出線，一次產生等效的十進制編碼。

組合邏輯電路可以非常簡單或非常復雜，任何組合電路都可以只用 NAND 和 NOR 門實現，因為它們被分類為“通用”門。

規定組合邏輯電路功能的三種主要方法是：

1.布爾代數 - 這形成了代數表達式，顯示邏輯電路對每個輸入變量(True 或 False)的操作，其結果為邏輯“1”輸出。

2.真值表 - 真值表通過提供一個簡明的列表來定義邏輯門的功能，該列表以表格形式顯示門可能遇到的每個輸入變量的所有輸出狀態。

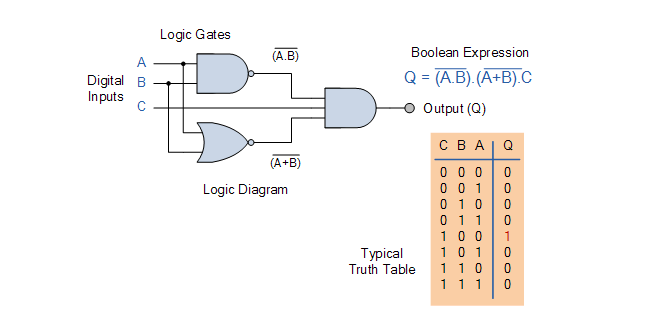

3.邏輯圖 - 這是邏輯電路的圖形表示，顯示了每個單獨邏輯門的布線和連接，由特定的圖形符號表示，實現邏輯電路。而這三種邏輯電路表示都在下面顯示。

所有這三個邏輯電路表示如下所示。

由于組合邏輯電路僅由單獨的邏輯門組成，它們也可以被視為“決策電路”，而組合邏輯是將邏輯門組合在一起以處理兩個或更多信號，以根據每個邏輯門的邏輯函數生成至少一個輸出信號。根據每個邏輯門的邏輯函數生成至少一個輸出信號。由單獨的邏輯門組成的常見組合電路包括復用器、解復用器、編碼器、解碼器、全加器和半加器等。”

二、組合邏輯的分類

組合邏輯分類組合邏輯最常見的用途之一是在復用器和分復用器類型的電路中。在這里，多個輸入或輸出連接到一個公共信號線，邏輯門用于解碼地址以選擇單個數據輸入或輸出開關。

復用器由兩個獨立的組件組成，一個邏輯解碼器和一些固態開關。但在我們討論復用器、解碼器和分復用器的詳細信息之前，我們首先需要了解這些設備如何在設計中使用這些“固態開關”。

三、固態開關

固態開關由晶體管組成的標準TTL邏輯器件只能單向傳遞信號電流，使它們成為“單向”設備，是傳統電機械開關或繼電器的劣質模仿。然而，由場效應晶體管組成的一些CMOS開關器件充當幾乎完美的“雙向”開關，使它們成為固態開關的理想選擇。

固態開關有各種不同類型和額定值，有許多不同的應用場景。它們基本上可以分為3個不同的主要組別用于開關應用，在這個組合邏輯部分，我們只會看一下模擬開關的類型，但對于所有類型，包括數字類型，原理都是相同的。

四、固態開關應用

模擬開關 - 用于數據切換和通信、視頻和音頻信號切換、儀器和過程控制電路等。

數字開關 - 用于高速數據傳輸、開關和信號路由、以太網、局域網、USB和串行傳輸?shù)取?/p>

電源開關 - 電源和一般的“待機電源”開關應用，開關更大電壓和電流等。

五、模擬雙向開關

模擬或“模擬”開關在其“開”狀態下切換數據或信號電流，并在其“關”狀態下阻斷它們。通常，快速在“開”和“關”狀態之間切換由施加在開關的控制門上的數字信號控制。

理想的模擬開關在“開”(或閉合)時具有零電阻，并且在“關”(或斷開)時具有無窮電阻，其RON值小于1Ω的開關通常是可用的。

六、固態模擬開關

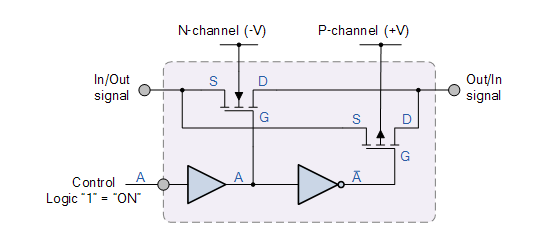

通過將N通道MOSFET與P通道MOSFET并聯，信號可以雙向傳遞，使其成為“雙向”開關，而N通道或P通道器件攜帶更多信號電流取決于輸入到輸出電壓的比率。兩個MOSFET由兩個內部的非反相和反相放大器進行“開”或“關”切換。

七、接點類型

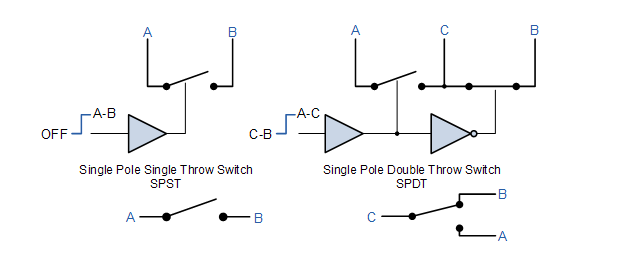

與機械開關一樣，模擬開關有各種形式或接點類型，取決于它們提供的“極”和“throw”的數量。因此，“SPST”(單極單刀)和“SPDT”(單極雙刀)等術語也適用于固態模擬開關，具有“打破前閉合”和“閉合前打破”配置。

八、模擬開關類型

單個模擬開關可以組合成標準IC封裝，形成具有多個開關配置的設備，如SPST(單極單刀)和SPDT(單極雙刀)以及多通道復用器。

在單個IC封裝中最常見且最簡單的模擬開關是74HC4066，它具有4個獨立的雙向“開/關”開關在一個單一封裝中。然而，最廣泛使用的CMOS模擬開關變體是被稱為“多通道雙向開關”的那些，也被稱為“復用器”和“分復用器”IC。
